Уклон канализации: для чего нужен, как правильно подобрать угол, в том числе в частном доме, по СНиПу, для наружной канализации, с примером расчёта и выводом  – об этом ниже в статье.

Для чего нужен уклон

Уклон трубы канализации нужен в безнапорных системах канализации. Чтобы не происходило заиливание, не накапливались фрагменты мусора, грязи, фекалий, не начиналось гниение.  Это приводит как к появлению неприятного запаха из сифонов, так и засорению, закупориванию труб. А также к прорыву трубопровода и затоплению подвала. Угол снижения обеспечивает самотёк.

уклон канализационной трубы



Как правильно подобрать угол

Если угол меньше необходимого, то происходит застаивание воды, накопление осадка,  крупных частиц мусора, заиливание и, в конечном счёте – засор. Причина – недостаточная скорость воды для смыва плотных фракций.

Если угол превышает необходимый, то опять же не смываются твёрдые частицы со стен трубы, плюс происходит сначала наслоение, а потом уплотнение фекалий. Вода огибает органические отложения на стенках, не успевая их оторвать. Порою доходит до полного заполнения сечения. Стыки и запорные клапаны подвергаются перегрузке, что приводит к поломке системы, прорыву трубопровода.

При неправильно подобранном угле происходит повышенная коррозия труб (чугунных).

Заиливание не только выводит из строя воздушные сифоны, что влечёт неприятный запах. Но при заиливании магистрали может произойти поломка всей системы. Срок службы заиленного трубопровода – менее года.

Постоянные аварии и ремонты – имели место в недавнем прошлом, когда не рассчитывали уклон, а то и вовсе его не производили.

Сейчас обычным делом стал уклон канализации в индивидуальных домах. Уходят в прошлое выгребные ямы, их сменяют септики (колодцы для стоков).



мотаж канализационной трубы

Уклон канализации на 1 метр по СНиПу

Оптимальные уклоны задаются нормативными требованиями СНиПов. Основной для внутренней системы – СНиП 2.04.01-85. В таблицах уклон задаётся тремя способами: в градусах (как угол между направлением трубы и горизонтом), миллиметрах – в расчёте на погонный метр, а также дробью (размер понижения к размеру трубы).



Три основные фактора определяют угол уклона:

  • диаметр трубы;
  • её материал;
  • схемы укладки канализации (внутренней и внешней).

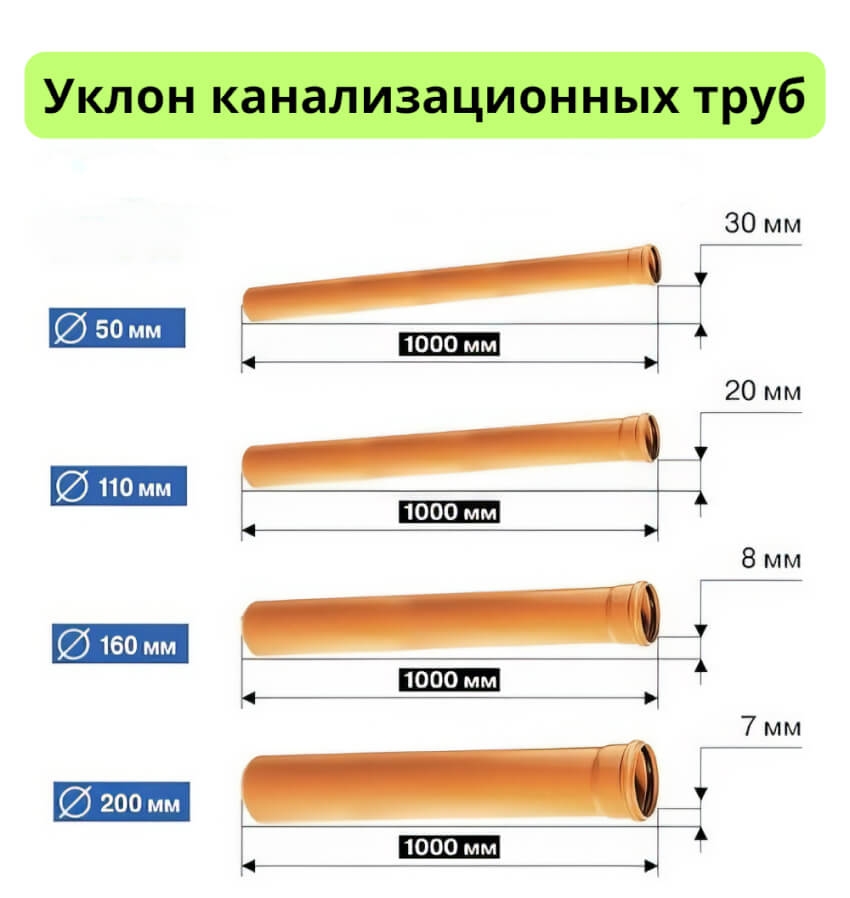

СНиП задаёт зависимость угла наклона на 1 метр трубы от её диаметра. Минимальный вариант, максимальный и оптимальный.

Главное правило: большему диаметру – меньший угол наклона.

При сечении 5 см минимальный угол наклона 2,5 см, а средний – 3 (на метровом участке). А для диаметра 11 см – всего 1 см.

Зависимость нелинейная, и для двадцатисантиметровой трубы минимальный угол наклона не пол сантиметра, а 0,7.



Чтобы учесть зависимость от материала трубы, отслеживается её наполненность. Регулировка идёт по уровню высоты стоков, чтобы соблюдался оптимальный уровень наполненности. Она выполняется по формуле:

                                          Н = В/Д,   где

Н – уровень Наполненности (от минимально возможных 0,3 до 1);

В – уровень Высоты стоков;

Д – Диаметр трубы.



Зная высоту стоков и оптимальную заполненность (50-60%), вычисляют необходимое сечение.

Но требуется проверка, потому что необходимо учесть материал. Шероховатость трубы (внутренней поверхности), материал, из которого она изготовлена, отражаются в коэффициенте К, входящем в формулу проверки:

V*H½≥ K, где:

V – скорость перемещения стоков внутри системы;

Н – уровень наполненности.

У труб из полимеров К = 0,5, у остальных – 0,6. При условии, что два параметра не меньше минимума: наполнение – хотя бы 30%, скорость – 0,7 м/с.  Коэффициент не должен приближаться к 1, так как всегда нужен воздушный зазор для нормального стока.



Если есть данные только по диаметру имеющихся труб или стоков мало, то угол наклона получают по упрощённой формуле: 1/Д, где Д – наружный диаметр трубы в мм.

Для сечений 50 и 110 мм углы наклона соответственно 0,02 и 0,01.



расчет уклона канализационной трубы



Уклон трубы 110 мм для наружной канализации

Этот размер – наиболее употребляемый для внешней канализации. При расчёте оптимального её уклона необходимо использовать СНиПовский норматив для неё – 2см на метр длины.

Примеры расчета

При подсчёте полного уклона для конкретной трубы, нужно умножить её длину на её нормативный уклон. При длине 7 метров требуется опустить нижний угол на 7*2 = 14 см. Аналогично для четырёхметрового отрезка получается 20-ти сантиметровый уклон.

Нормативные документы

Два основных СНиПа:

СНиП 2.04.01-85 – для внутренней канализации;

СНиП 2.04.03-85 – для наружной.

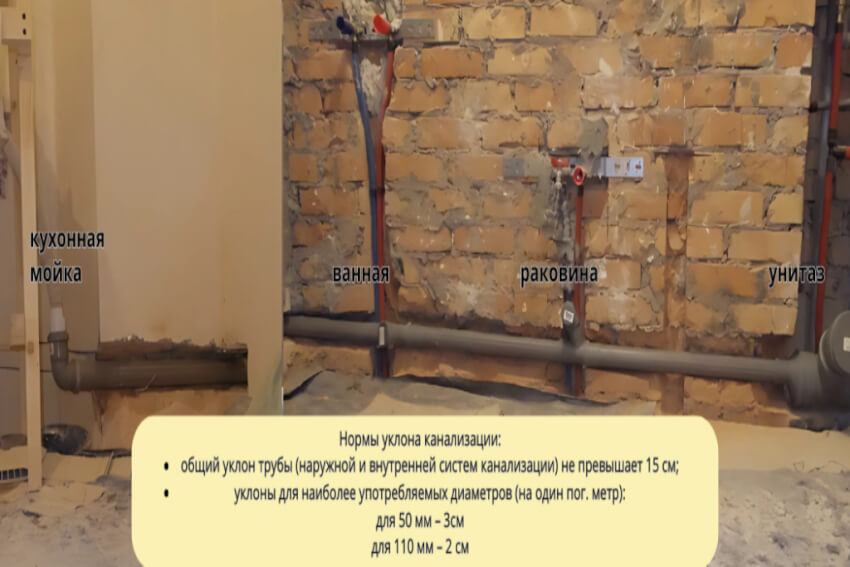

Нормы уклона канализации:

  • общий уклон трубы (наружной и внутренней систем канализации) не превышает 15 см;
  • уклоны для наиболее употребляемых диаметров (на один пог. метр):

для 50 мм – 3см

для 110 мм – 2 см

  • для ванной уклон труб минимальный;
  • уклон в дождеприёмниках ливневой канализации – 0,02 см;
  • уклон труб для дренажа – не больше 1,5 см на метр.



Для частных домов рекомендуется пользоваться табличными данными из нормативов, а не заниматься расчётами.

Домашнее оборудованиеДиаметр сливной трубы, ммОптим. значение уклона
Раковина401:12
Ванна401:30
Душевая кабинка401:48
Унитаз1001:20



Как проконтролировать уклон канализации

Вполне подойдёт обычный строительный пузырьковый уровень с тремя рисками, отмечающими уклон в 1 см. При этом один конец трубы закрепляется, поверх него устанавливается уровень. Отслеживая показания уровня, опускается до заданного уклона второй конец трубы. И закрепляется.

Для отвода стоков к септику может использоваться как труба диаметром 110 мм, так и 150 мм  (чаще). В обоих случаях уклон канализации к септику равен 2 см на погонный метр.



уклон канализационной трубы



Как правильно выполнять монтаж системы

Обязательное условие – следовать СНиПам, соблюдать правильную последовательность действий.

Проектирование схемы

Должно учитываться расположение всех приборов в квартире или частном доме, отводящих воду: унитаз, раковина и т.д., включая посудомоечную и стиральную машины.

Рекомендованы к использованию пластиковые трубы с диаметрами 110 и 50 мм.

Уклоны труб определяются диаметром установленного центрального стояка.

Не забывать про монтаж фанового стояка для унитаза. Это предохранит от клокотания унитаза из-за образования водяной пробки при сливе. Его диаметр не менее 100 мм, в крайних случаях – 50.

Монтировать его максимально близко к унитазу и после монтажа всего фаянса.

Перед монтажом внутренней канализации необходимо смонтировать ревизии для прочистки.

Если невозможно обеспечить нужный уклон, то монтируются дополнительные тройники для чистки трубы при засоре. Или установить перепадный колодец, после которого обеспечится нужный угол.





Установка

При монтаже используются следующие принципы:

  • при развороте горизонтальных труб под прямым углом использовать сорокапятиградусные угловые отводы или тройники;
  • повороты под прямым углом в вертикальных системах не использовать (категорически!);
  • возможно небольшое превышение нормы уклона для недлинных труб.

После монтажа внутренней канализации производится испытание проливкой. Проверяемый участок отгораживается заглушками в ревизиях и заполняется водой из сантехнических устройств. Проверка считается успешной при отсутствии течи в течение 15 минут.



уклон канализационной трубы



Вывод

Системы внутренней и внешней канализации сооружаются с уклоном, чтобы осуществлялся нормальный сток. При этом плохи как слишком маленькие, так и слишком большие углы. В многоквартирном строительстве производится расчёт уклонов по СНиПам и формулам. Для частного домостроения рекомендуется пользоваться готовыми таблицами из СНиПов. Следование этому простому правилу лишит собственников жилья многих неприятностей, связанных с неприятным запахом, засорами и прорывами канализационных систем.
